📘 图像联动：webp 帧控制 & Tick 脚本进阶

本教程将学习如何在 UI 中放置 webp 图像，
并根据 X0 输入值实时选择 webp 的特定帧。

当你导入 webp 文件时，VSP 会自动将其转换为 cwebp，
并允许你通过 UI Image 的 Frame 属性直接控制具体帧。

同时，我们将使用 UI 主面板（Main Panel）中的 Tick Script 功能，
使 webp 在 UI 显示期间实时更新，实现交互动画效果。

---

🧭 本教程将学习以下内容

• webp → cwebp 自动转换机制
• 在 UI 中放置 webp
• 使用 Tick Script 实时执行逻辑
• 将 X0 输入值映射到 webp 帧
• 使用局部变量进行帧控制的实战技巧

---

1️⃣ 准备 webp 文件

本教程使用以下 gauge webp 示例：

该 webp 由 0~100 共 101 帧组成。

👉 你可以下载后进行练习！

---

2️⃣ 创建 UI 界面

1. 点击顶部菜单的 UI 标签
2. 选择“新建 UI（New UI）”
3. 将生成一个空白 UI 画面

---

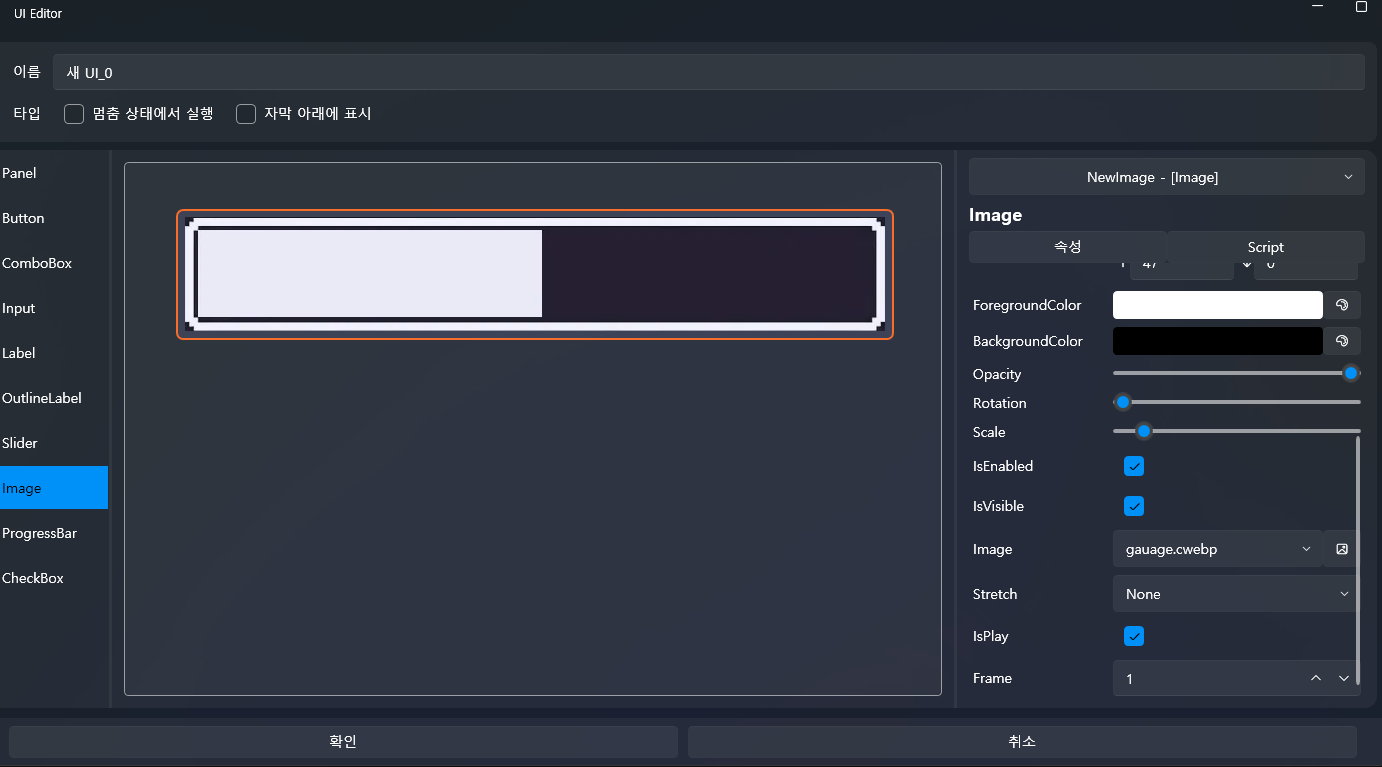

3️⃣ 在 UI 中放置 webp 图像

1. 从左侧控件列表拖拽 Image 控件
2. 放置到 UI 中
3. 在右侧属性面板选择 Source（图像源）
4. 选择你的 webp 文件

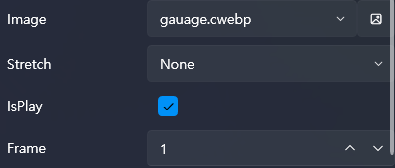

VSP 会自动将 webp 转换为 cwebp，
并允许你通过 Frame 属性控制具体帧。

关闭 IsPlay → 即可通过脚本手动控制 Frame

---

4️⃣ 使用 Tick Script

Tick Script 是一种 在 UI 每一帧都会执行的特殊脚本。

若想让 webp 的 Frame 属性根据输入实时变化，
Tick Script 是必不可少的。

---

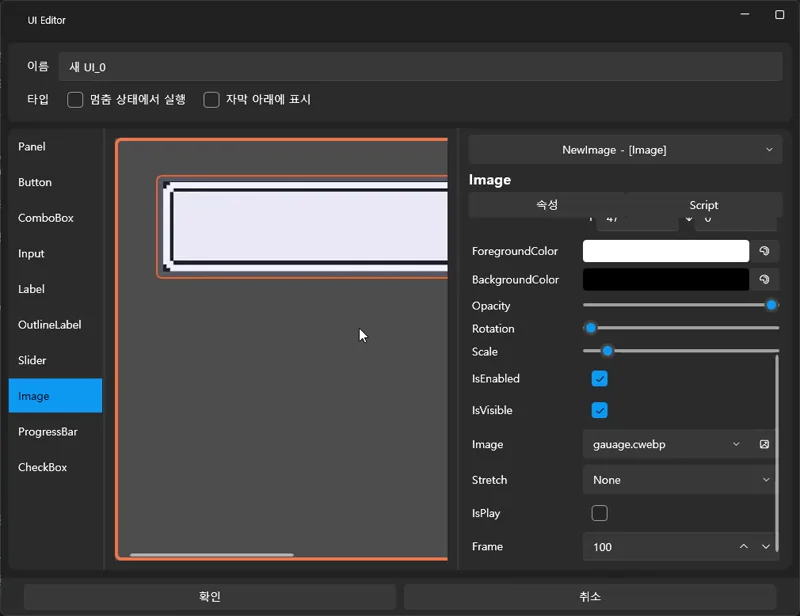

进入 Tick Script

1. 在 UI 结构树中选择 Main 面板
2. 右侧属性 → Tick → 编辑（Edit）

---

5️⃣ 将 X0 值映射到 webp 的帧

现在开始实现核心功能。

因为 webp 动画有 0~100 帧，
而 X0 的范围为 0.0~1.0，
所以需要将范围进行转换。

简化后的目标流程：

1) r ← X0
2) r ← r * 100
3) Frame ← r

我们将一步步来配置。

---

📌 5-1) 创建用于存储帧的局部变量

1. 在 Tick Script 右侧面板的 Variables 区域点击 +
2. 输入变量名：r

该变量用于存储与计算 X0 转换后的帧编号。

---

📌 5-2) 将 X0 赋值给 r

Tick 的第一个指令：

• 将变量 r 赋值为 Axis → X0
• Duration = 0 秒

---

📌 5-3) 将 X0(0~1) 转换为帧编号(0~100)

第二个指令：

• 将变量 r 乘以 100
• Duration = 0 秒

转换结果示例：

X0	r（乘以后）
0.00	0
0.25	25
0.50	50
1.00	100

---

📌 5-4) 将 r 值写入 Image 的 Frame

第三个指令：

• 将变量 (CurrentUI | NewImage | Frame) 赋值为 r
• Duration = 0 秒

这样图像的 Frame 就会被实时更新。

---

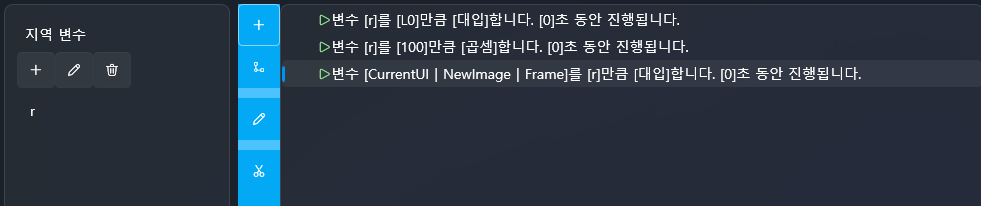

📸 Tick Script 实际结构示例

脚本逻辑总结：

变量 r ← X0
变量 r ← r * 100
Image.Frame ← r

---

6️⃣ 全部逻辑总结

整个教程可以浓缩为三句话：

r ← X0
r ← r * 100
Frame ← r

将这三步写入 Tick Script 后，
webp 便会随着设备输入（X0）实时变化。

---

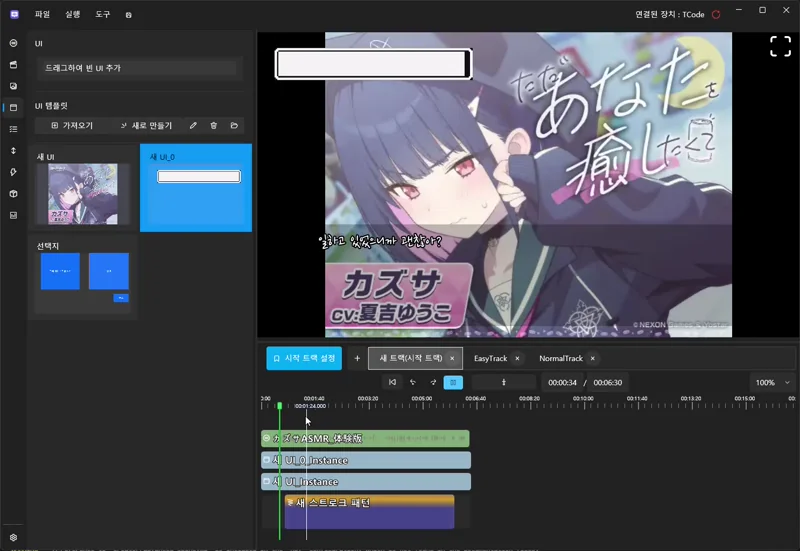

✨ 完成效果

现在你可以制作：

• 基于 X0 输入的动态仪表盘
• 根据强度变化的表情图像
• 实时响应式 UI 动画
• 无需 Spine 的轻量级动画系统

---

➡️ 下一个教程

学习完图像 & webp 控制后，
下一步将进入进阶音频控制：

👉 进阶音频控制
