📘 画像連動：webp フレーム制御 & Tick スクリプト応用¶
このチュートリアルでは、UI に webp 画像を配置し、
X0 入力値に応じて webp の特定フレームをリアルタイムで切り替える方法を学びます。
VSP では webp ファイルを読み込むと、自動的に cwebp に変換され、
UI Image の Frame プロパティを使って特定フレームを直接制御できます。
また、UI の Main パネル(Main Panel) にある Tick Script を使用することで、
UI が表示されている間、webp をリアルタイムで更新できます。
🧭 このチュートリアルで学べること¶
- webp → cwebp 自動変換の仕組み
- UI に webp を配置する方法
- Tick Script による毎フレーム処理
- X0 入力を webp フレームにマッピングする方法
- ローカル変数を利用した実践的なフレーム制御
1️⃣ webp ファイルの準備¶
この例では次のゲージ webp を使用します：
この webp は 0〜100 フレームで構成されています。
👉 実際にダウンロードして試してください！
2️⃣ UI 画面を作成する¶
- 上部メニューの UI タブ をクリック
- 新規作成（New UI） を選択
- 空の UI 画面が作成されます

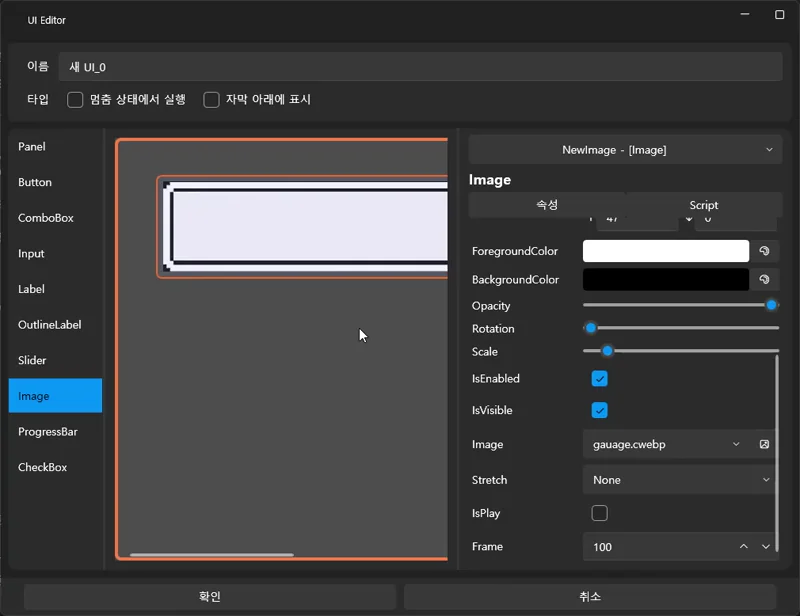

3️⃣ UI に webp 画像を配置¶
- 左側のコントロールリストから Image をドラッグ
- UI に配置
- 右側プロパティパネル → 画像選択（Source）
- webp ファイルを選択
VSP は webp を自動で cwebp に変換し、
フレーム番号で制御できるようにします。
※ IsPlay のチェックを外すと、スクリプトで Frame を制御できます。
4️⃣ Tick Script を使用する¶
Tick Script は UI が表示されている間、毎フレーム実行される特殊なスクリプトです。
webp の Frame を毎フレーム更新して
リアルタイムアニメーションを実装する際に必要です。
Tick Script を開く¶
- UI 構造から Main パネル を選択
- 右側プロパティ → Tick → 編集(Edit)
5️⃣ X0 を webp フレームに連動させる¶
ここからが本題です。
ゲージ画像は 0〜100 フレームなので、
X0（0.0〜1.0）をそのまま使用せず、フレーム数に変換する必要があります。
必要な処理は次の 3 ステップです：
1) r ← X0
2) r ← r * 100
3) Frame ← r
以下で順番に作成します。
📌 5-1) フレーム用ローカル変数を作成¶
- Tick Script 右側の Variables → +
- 名前：
r
この変数に X0 を保存し、変換に使用します。
📌 5-2) X0 の値を r に代入¶
Tick Script の最初のアクション：
- 変数 r に Axis X0 を代入
- Duration: 0秒
📌 5-3) X0(0〜1) をフレーム番号(0〜100)へ変換¶
2つ目のアクション：
- 変数 r を 100 倍する
- Duration: 0秒
変換結果：
| X0 | r |
|---|---|
| 0.00 | 0 |
| 0.25 | 25 |
| 0.50 | 50 |
| 1.00 | 100 |
📌 5-4) r を ImageFrame に設定する¶
3つ目のアクション：
- 変数(CurrentUI | NewImage | Frame) に r を代入
- Duration: 0秒
📸 Tick Script 完成例¶
流れは以下の通り：
変数 r を [X0] に代入
変数 r を [100] だけ乗算
Image の Frame に r を代入
6️⃣ 全体の処理まとめ¶
このチュートリアルの処理は次の 3 行に要約できます：
r ← X0
r ← r * 100
Frame ← r
これを Tick Script に入れるだけで、
webp が X0 入力に合わせてリアルタイムに反応します。

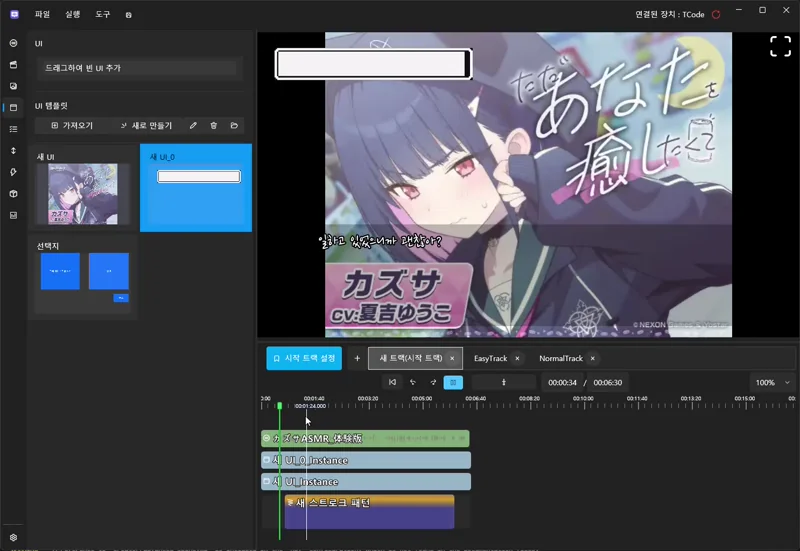

✨ 完成¶
これで以下のような UI を簡単に作れます：
- X0 ベースのゲージ表示
- 入力強度に応じた表情変化
- リアルタイム反応 UI
- Spine を使わず軽量アニメーションを実現
➡️ 次のチュートリアル¶
画像・webp 制御を学んだら、次は 高度なサウンド制御です。
