UI 탭¶
UI 탭은 프로젝트 내 인터페이스를 구성하고 제어하는 편집 탭입니다.
버튼, 이미지, 텍스트 등 다양한 UI 컨트롤을 배치하고
각 요소에 스크립트를 연결하여 상호작용을 구현할 수 있습니다.

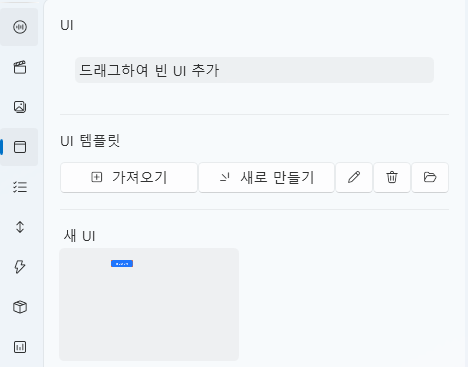

1. 기본 인터페이스¶
| 구성 요소 | 설명 |
|---|---|
| ① 드래그하여 빈 UI 추가 | 새로운 UI 인스턴스를 생성합니다. |
| ② UI 템플릿 | 재사용 가능한 UI 구성 템플릿을 관리합니다. |
| ③ 가져오기 | 기존에 저장된 UI 템플릿을 불러옵니다. |
| ④ 새로 만들기 | 새 UI 템플릿을 생성합니다. |
| ⑤ 편집 ✏️ | 선택한 UI를 편집기로 엽니다. |
| ⑥ 삭제 🗑️ | 선택한 UI를 목록에서 제거합니다. |
| ⑦ 폴더 열기 📂 | Asset/UI/ 폴더를 바로 엽니다. |
💡 참고:
UI 인스턴스는 독립적으로 동작하며,
UI 템플릿은 수정 시 모든 인스턴스에 동일하게 반영됩니다.
2. UI 템플릿과 인스턴스¶
UI는 템플릿형과 인스턴스형으로 구분됩니다.
두 방식은 적용 범위와 수정 방식이 다릅니다.
| 구분 | 설명 | 특징 |
|---|---|---|
| UI 템플릿 | 공용으로 재사용 가능한 UI 구성입니다. | 여러 화면에서 동일하게 사용 가능하며, 수정 시 일괄 반영됩니다. |
| UI 인스턴스 | 개별 화면에만 적용되는 독립 UI입니다. | 각 인스턴스가 독립적으로 동작하며, 템플릿 변경의 영향을 받지 않습니다. |
💡 예시:
“선택지 UI”, “일시정지 메뉴”, “시작 화면” 등은 템플릿으로 저장하면 효율적입니다.
특정 이벤트 전용 팝업 등은 인스턴스로 추가하는 것이 좋습니다.

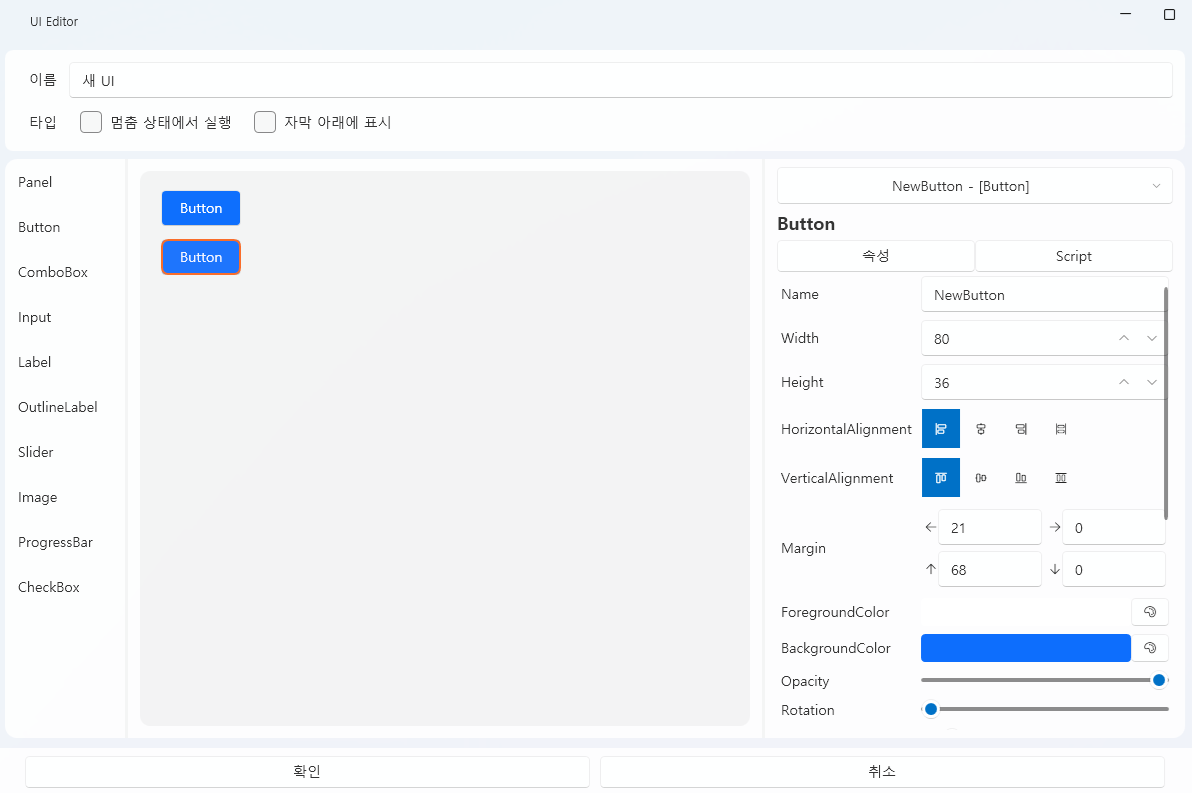

3. UI 편집기¶
UI 편집기는 좌측의 컨트롤 목록에서 원하는 요소를 선택하여
중앙의 캔버스에 배치하고, 우측 속성 패널에서 세부 설정을 조정하는 방식으로 구성되어 있습니다.
🎛️ 상단 옵션¶
| 항목 | 설명 |
|---|---|
| 이름(Name) | UI의 이름을 지정합니다. |
| 멈춤 상태에서 실행 | 프로젝트가 일시정지 중일 때도 UI가 표시되고 동작합니다. |
| 자막 아래에 표시 | 자막보다 뒤쪽 레이어에 UI를 배치합니다. (HUD, 배경용 UI에 사용됩니다.) |
4. 컨트롤 목록¶
| 컨트롤 | 설명 |
|---|---|
| Panel | 다른 컨트롤을 포함할 수 있는 기본 컨테이너입니다. |
| Button | 클릭 이벤트를 처리합니다. |
| ComboBox | 드롭다운 항목 중 하나를 선택할 수 있습니다. |
| Input | 텍스트를 입력할 수 있는 필드입니다. |
| Label / OutlineLabel | 텍스트를 표시하며, OutlineLabel은 외곽선이 있는 형태입니다. |
| Slider / ProgressBar | 값의 범위를 조정하거나 진행 상태를 표시합니다. |
| Image | 이미지 파일을 표시합니다. |
| CheckBox | ON/OFF 상태를 가지는 UI 요소입니다. |
⚙️ 참고:
Panel컨트롤만 자식 컨트롤을 포함할 수 있습니다.
다른 컨트롤은 모두 단일 요소로 동작합니다.

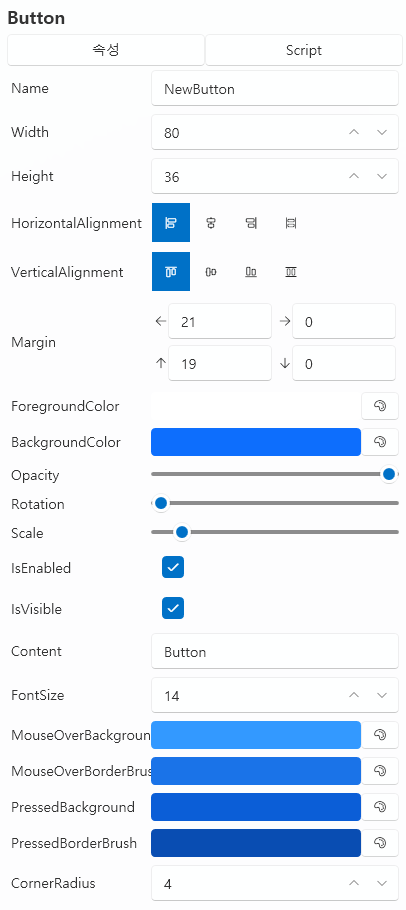

5. 속성 편집¶
UI 컨트롤의 속성은 컨트롤 종류에 따라 다르지만,
아래와 같은 공통 속성은 대부분의 컨트롤이 공유합니다.
| 항목 | 설명 |
|---|---|
| Name | 컨트롤의 고유 이름으로, 스크립트나 트리거에서 참조됩니다. |
| Width / Height | 컨트롤의 크기를 지정합니다. |
| Horizontal / Vertical Alignment | 부모 컨테이너 기준으로 정렬 위치를 지정합니다. |
| Margin | 부모 영역과의 여백을 설정합니다. |
| Foreground / Background Color | 전경색과 배경색을 지정합니다. |
| Opacity / Rotation / Scale | 투명도, 회전 각도, 크기를 조정합니다. |
| IsEnabled / IsVisible | 활성화 및 표시 여부를 제어합니다. |
💡 참고:
컨트롤에 따라 추가 속성이 존재할 수 있습니다.
예:Text,FontSize,ImageSource,MaxValue등

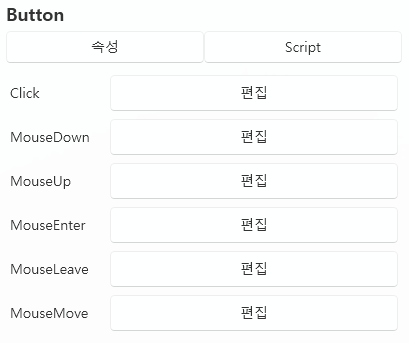

6. 스크립트 이벤트¶
UI 컨트롤은 각자의 동작에 따라 이벤트를 트리거할 수 있으며,
오른쪽의 Script 탭을 통해 스크립트를 연결할 수 있습니다.
🧩 공통 이벤트 (모든 컨트롤)¶
| 이벤트 | 설명 |
|---|---|
| MouseDown / MouseUp | 마우스를 클릭하거나 해제할 때 실행됩니다. |
| MouseEnter / MouseLeave | 마우스가 영역에 진입하거나 이탈할 때 실행됩니다. |
💡 특수 이벤트:
메인Panel은 Tick 이벤트를 가집니다.
해당 UI가 열려 있는 동안 매 프레임마다 호출되며,
실시간 업데이트나 애니메이션 제어에 사용할 수 있습니다.
🎛️ 컨트롤별 고유 이벤트¶
| 컨트롤 | 이벤트 | 설명 |
|---|---|---|
| Panel | Loaded |
판넬이 표시 될 때 실행됩니다. |
| Panel | Unloaded |
판넬이 제거 될 때 실행됩니다. |
| Button | Click |
클릭 시 실행됩니다. |
| Input | TextChanged |
입력 텍스트가 변경될 때 실행됩니다. |
| Slider / ComboBox / CheckBox | ValueChanged |
값이 변경될 때 실행됩니다. |
💡 참고:
각 이벤트는 별도의 스크립트를 연결할 수 있으며,
연결된 이벤트는 런타임에서 자동으로 실행됩니다.

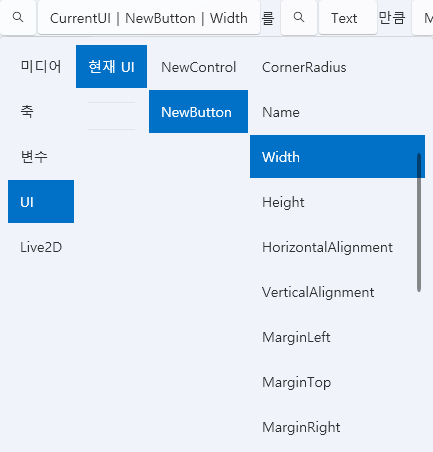

💡 UI 스크립트 제어¶
UI 컨트롤은 스크립트를 통해 직접 접근하고 조작할 수도 있습니다.
스크립트 입력 시 현재 UI(CurrentUI) 라는 기본 변수가 자동으로 제공되어
현재 열려 있는 UI와 그 내부의 컨트롤에 쉽게 접근할 수 있습니다.
💡 예시:
버튼 클릭 시CurrentUI | NewButton | FontSize값을 변경하여
UI 내 특정 버튼의 글자 크기를 실시간으로 조정할 수 있습니다.
이 방식을 이용하면 텍스트 변경, 색상 변경, 상태 갱신 등
다양한 인터페이스 반응을 구현할 수 있습니다.

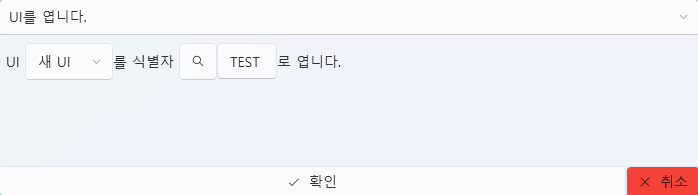

또한 스크립트를 이용해 UI 템플릿을 직접 열거나 닫는 기능도 지원합니다.
💡 예시:
UI "새 UI" 를 식별자 "TEST" 로 엽니다.
와 같은 스크립트를 통해 지정한 UI 템플릿을 동적으로 표시할 수 있습니다.
이를 활용하면 이벤트나 트리거를 통해
상황에 따라 UI를 자동으로 전환하거나 팝업을 띄우는 등의 구성이 가능합니다.
7. 컨트롤 관리¶
컨트롤을 우클릭하면 다음과 같은 관리 메뉴가 표시됩니다.
| 메뉴 | 설명 |
|---|---|
| 잘라내기 / 복사 / 붙여넣기 | 컨트롤을 이동하거나 복제합니다. |
| 맨 앞으로 / 뒤로 보내기 | 겹쳐진 UI의 표시 순서를 조정합니다. |
| 삭제 (Delete) | 선택된 컨트롤을 제거합니다. |
또한 오른쪽 상단의 콤보박스를 사용하면
캔버스에서 직접 클릭하기 어려운 컨트롤을 쉽게 선택할 수 있습니다.
8. Panel과 레이아웃 시스템¶
Panel은 UI의 루트 컨테이너로,
모든 자식 컨트롤의 배치 기준이 되는 핵심 요소입니다.
🧱 WPF 레이아웃 구조¶
UI의 배치는 WPF 레이아웃 시스템을 기반으로 동작합니다.
절대 좌표가 아닌 상대 정렬 및 여백(Margin) 으로 구성되어 있으며,
다양한 해상도에서도 일정한 위치와 비율을 유지할 수 있습니다.
| 개념 | 설명 |
|---|---|
| Alignment | 부모 기준으로 좌/우/중앙 정렬을 설정합니다. |
| Margin | 부모 컨테이너와의 거리(여백)를 지정합니다. |
| Z-Order | 컨트롤의 표시 우선순위를 설정합니다. |
| Relative Layout | 해상도 비율에 따라 자동 조정되는 상대 배치 시스템입니다. |
💡 참고 자료:
- Microsoft Docs: WPF 레이아웃 개요
- WPF Panels 소개 (Grid, StackPanel, Canvas 등)⚙️ 팁:
처음 사용할 때는HorizontalAlignment와VerticalAlignment를
왼쪽/상단 기준으로 설정하고Margin으로 위치를 조정하면 쉽게 익숙해질 수 있습니다.
9. 파일 구조¶
| 항목 | 경로 |
|---|---|
| UI 템플릿 데이터 | Asset/UI/ |
| 리소스 (이미지 등) | Asset/Image/ |
